正伟讲太阳能路灯安装施工方案

​​

如今🤼‍♀️，太阳能路灯既为人们照亮行走的道路，又为国家能源消耗节省能耗，既是环保产品🧂，又是节约成本，为国家做贡献。所以目前太阳能路灯被广泛应用于新农村建设🧖‍♂️，太阳能路灯的安装是非常重要的，这决定着后面的正常使用🚶‍♂️，正确的安装很重要，而太阳能路灯购买后的安装施工方案沐鸣2也要了解，这样才能避免后期的重装或无法正常使用，那么🆕，正伟照明技术人员就为大家介绍太阳能路灯安装施工方案。

一、准备工作

1👂、拆装和组装地点选择：拆装地点应在安装地点附近🚨，以便于组装后的运输。此外，安装点要铺有防雨布🧑🏻‍🌾，放置因地面的凸起或细沙及污渍而造成磨损、划伤及玷污等。

2🧑🏼‍🦳、安装人员及工具：专业安装人员3-6名(安装任务重可以适当增加人员)🍟，每人配备安装工具一套🧝🏼‍♀️，包括万用表一块🐰、大活口(安装地脚螺母)和小活口(安装其他各处螺母)个一把，平口螺丝刀🏎⚁、三角锁工装、十字螺丝刀和尖嘴钳各一把，绝缘胶布💁🏿、防水胶带数卷，等🕢。此外必须有吊车一辆🛶，升降车一辆🥃。

3、依照发货清单清点灯具：拆装并参照装箱清单一一核对各零部件并检查有无磕碰、磨损✡️、变形和划伤等损坏，不合格品禁止安装。

4、灯杆组件及易磨损配件(组件👐🏻、灯头)在放置时必须垫有柔软的垫物以免在安装过程中造成划伤等不必要的损坏。

5、下灯杆组件放置时👸🏼，其上端处须有一铁架支撑，便于上灯杆组件的安装。

二👩🏿‍🏭、组装

1🚨、组装灯杆组件：上灯杆组件和下灯杆组件💁🏽‍♂️🙅🏼‍♂️、灯臂组件、太阳电池组件固定结构🍭4️⃣。

A 、安装灯臂：用细铁丝将下灯杆上裸露的护套线线端绑紧并用黑胶布缠裹：细铁丝的另一端穿过灯臂组件;在灯臂组件的顶端慢慢抽拉细铁丝，使得细铁丝带动护套线穿过灯臂组件，同时灯臂组件逐渐靠近下灯杆，直至灯臂上的面板于下灯杆上的灯臂凸台对准、贴紧🔪👨‍🏭，然后采用合适的螺栓紧固灯臂组件于下灯杆上;固定灯臂组件时，避免挤压护套线，造成护套线线皮受损乃至切断;断开细铁丝于护套的连接。

B 、安装灯具(内装有等源)：将打开的灯具接近灯臂上端，裸露的护套线从灯具尾部穿进灯具内;拉动护套线，同时将灯具插入灯臂上，两者的重合长度为150mm ;将护套线接在灯具内部的接线端子上，接线时注意正、负极接线的正确🙋🏽‍♀️。以灯臂为中性转动灯具👈🏻，使得灯罩正朝地面，然后将灯具固定于臂上;关闭灯具。

​

C 、组件上灯杆组件👩🏻‍🚀：

1)、依次将支架组件和角岗紧固于上灯杆组件上⛹🏼‍♂️🔀，螺纹连接部位要受力均匀、紧固;连接支架和角钢架框的同时，采用细铁丝把护套线从灯杆中经过支架组件引到角钢框内;

2)、组件护板放置于角钢框中，然后将组件放置于护板上;安放组件时👨‍🚀🙎🏼‍♀️，接线盒均处于高处，当组件横放时，接线盒应向灯杆组件近的方向靠拢;

3)、据路灯的系统电压和组件电压将组件连接好🏂，如路灯系统电压为24v ，组件电压为17v 或18v 💌，就应将组件进行串联，串联方式是第一块组件的正极(或负极)和第二块组件的负极(或正极)连接🦹🏼‍♂️，若组件电压为34v ，就应该将组件进行并联，并联方法是第一块组件的正负极和第二块组件的正负极对应连接，连接时用小一字螺丝刀压接到接线盒的接线端子上🙂，要求红线接正极，蓝线接负极，等接线好后将接线盒出线端的防螺母紧固，并将接线盒的接线端子处涂7091密封硅胶，涂胶量以使接线盒内进线处被完全密封为准，然后扣上接线盒盖⚀，接线盒盖应扣紧，不反扣🙆‍♀️。

4)👅、用万用表检测组件连线(接控制器端)是否短路，同是检测组件输出电压是否满足系统要求📙。在晴好天气下其开路电压应大于18v (系统电压为12v )或34v (系统电压为24v )✮。在安装和测试组件后电源线接控制器端的正极应用绝缘胶布将外露的线心包好，绝缘胶布包两层;

注意：组件在安装过程中要轻拿轻放🐗，避免工具等器具对其造成损坏。

5)、组件和组件支架用M6*20的螺栓，N6的螺母👐🏿👩🏽‍⚖️、垫圈6紧固。安装时，应将螺栓由外向里安装，然后套上垫圈并用螺母紧固🤦🏻‍♀️，紧固时要求螺栓连接处连接牢固👨‍🦯‍➡️📍，无松动。

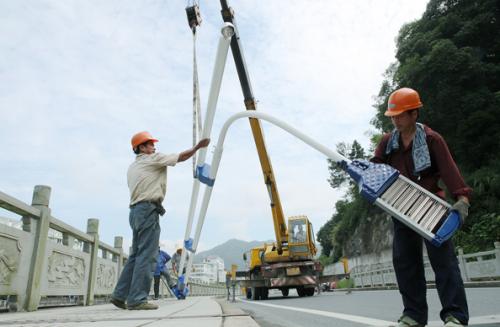

三、竖灯

1、将起吊绳穿在灯杆合适位置

2⇨、缓慢起吊灯具📗，注意避免吊车钢丝绳划伤组件🦹🏿‍♂️。

3🤷🏼‍♀️、起吊过程中，当路灯完全离开地面或完全脱离承载物时，至少有两位安装人员采用大扳手夹紧法兰盘💏，阻止灯具在起点过程中因底部摆动而造成灯具上端和吊车吊绳摩擦，损坏喷塑层乃至更多。

4👨‍🦲👩🏼‍🌾、等灯具起吊到地基正上方时，缓慢放下灯具，同时旋转灯杆💈，调整灯头正对路面，法兰盘上长孔对准地脚螺栓。

5、法兰盘落在地基上后💇🏽‍♂️，依次套上平垫30(或平垫24)👩🏻‍🦽🤴🏻，弹垫30(弹垫24)的螺母🧓🏻，用水平尺调节灯杆的垂直度，如果灯杆于地面不可在灯杆法兰盘下垫上垫片使其于地面垂直🤘🏼✊🏽，最后用扳手把螺母均匀拧紧，拧紧前应涂抹螺纹锁固胶。对于M24的螺栓(8.8级)👨🏿‍⚕️，旋转扭矩为650.6NM 👁‍🗨，对于m30的螺栓(8.8级)💁🏼‍♀️，旋紧扭矩为1292.5NM 。

6、撤掉起吊绳𓀋。

7、检查组件是否面对南面，否则进行调整♟。调整组件的方向：采用必要装置将安装人员(1——2名)送至适当高度🤼，安装人员采用扳手逐一松动紧定上灯杆组件的螺栓，然后以指南针为依据，扭转上灯杆组件至合适位置，最后逐一紧定上灯杆组件螺栓，并确保各螺栓受力均匀💁🏿‍♀️。

四🫲🏻、接线

1🤦🏿‍♀️、摘掉舱门，捋顺灯杆内的护套线并查看在安装过程中是否损坏护套线，如若损坏，则采取相应补救措施，必要时重新穿线💙、安装灯具。

2、安装控制器：接线时注意正负极性👨🏿‍🏭，要求红线接正级🌯👉🏿，蓝线接负极。

3🦙、安装舱门🗞，采用三角锁紧固舱门。

四、清理现场🧑🏽‍💼，保证环境整洁;清点工具确定无遗漏3️⃣。

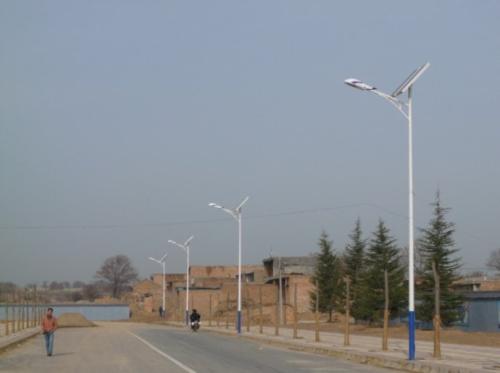

以上就是关于太阳能路灯安装施工方案的讲解💪，太阳能路灯安装完成之后🧔🏼，检查整体路灯的安装效果，对于所立灯杆有倾斜🧉，重新调整🗑。最终使所安装路灯整体整齐划一。
